日本ANYWIRE 接线端子台 A40SW-01US A40SW-02US
日期：2023-03-16 人气：162 收藏
A40SW PNP 数字量输入端子系列
数字输入字类型！
可通过连接方法选择的接线端子！
高速线和低速线合二为一
AnyWire DB数字输入/输出端子系列有两种类型：比特总线和文字总线产品。 在位总线中，地址可以以2位为单位设置，而在字总线中，地址可以以1位为单位设置。 如果您需要高速，您可以连接 Word-Bus 产品以在一条线路上优先考虑控制。
降低成本和节省空间
通过引入AnyWire系统，可以节省布线，工时和空间。
T 型分支、多点、树等无布局
通过绝缘位移连接器轻松实现一键式连接
无电缆（可使用商用电容电缆）
多达 2560 个 I/O 点（最多 128 个连接）
高速128点为0.85ms
最大连接距离 1，000m
配备异常检测 RAS 功能
AnyWire 数据库系列的优势
双总线系统，AnyWire DB系列的基本结构，
位总线位开/关控制
现在可以出于两种不同的目的传输数据，即在单个传输路由上的字总线上传输模拟和参数数据传输。
高效的AnyWire DB系列具有高运行传输速率和低传输时钟。
Bit-Bus最多可以控制512个点，Word-Bus最多可以控制2048个点。
A40SW-□□US 字总线 PNP 数字输入端子规格
| 类 | PNP 晶体管输入 | |
|---|---|---|
| 连接 | 圆形标准接线端子 | |
| 得分 | 16 积分 | 32 积分 |
| 型 | A40SW-01US | A40SW-02US |
| 最大功耗 | 5.6瓦 | 10 |
| 入住率数据 | 1 个字 | 2 个字 |

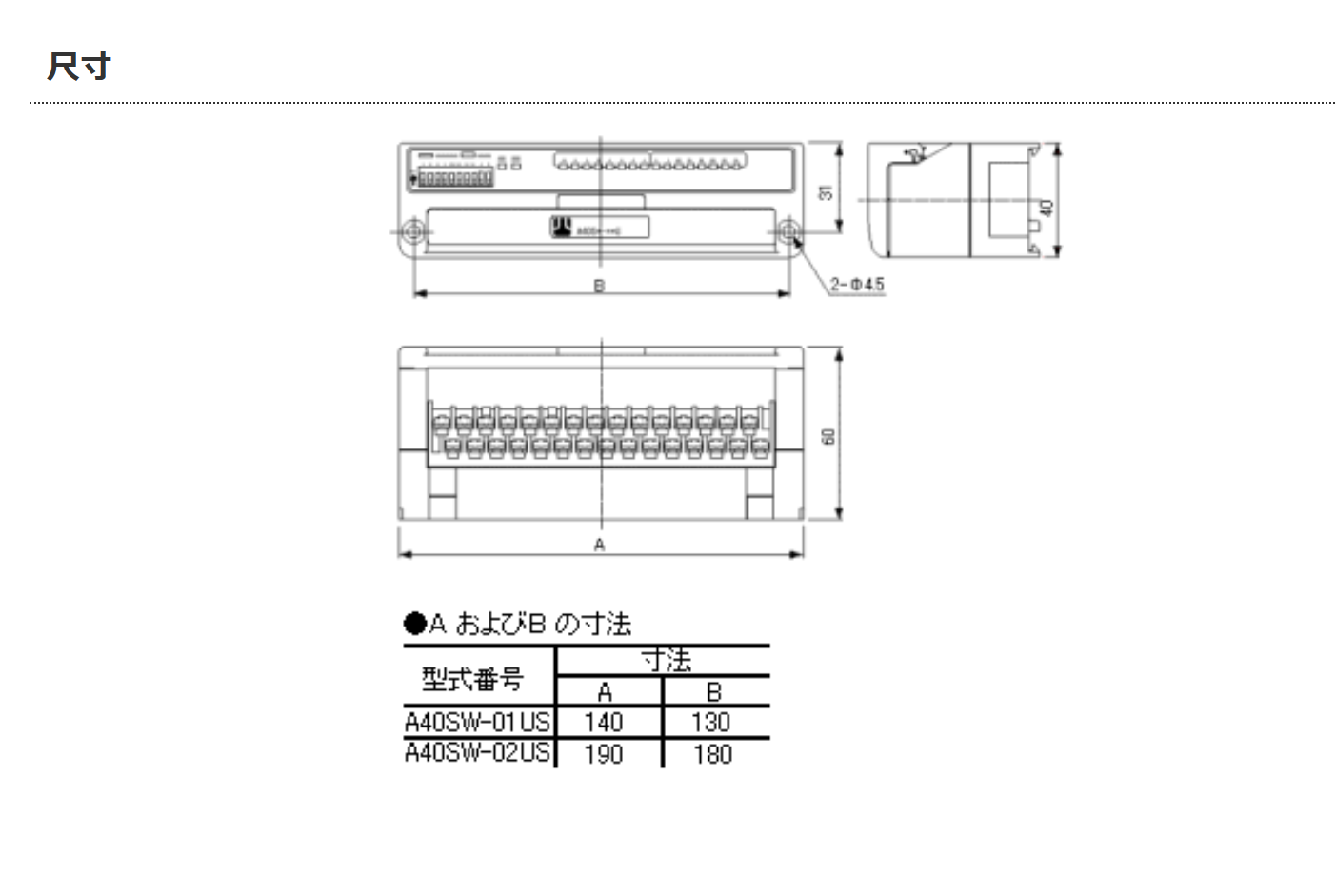

| 尺寸 [毫米] | 140×40×60 | 190×40×60 |
| 质量 | 180克 | 240克 |
A40SW-□□美国通用规格
| 工作电源电压 | 直流24V+15%~-10% |
|---|---|
| 输入规格 | 晶体管输入输入电阻：5.6 kΩ，输入 电流：最小 4.5 mA 开启 最大 1 mA 输入之间的电压电平：最小 16V 关断 6V 最大值 |
| 通讯显示 | 指示灯（随同步信号闪烁） |
| 状态显示 | 指示灯（指示输入状态） |
| 传输方式 | 全四重全帧循环系统 |
| 同步方法 | 帧/位同步方法 |
| 传输程序 | 专有协议（AnyWireBus） |
| 传输时钟/距离 | 62.5kHz/100m 31.3kHz/200m 15.6kHz/500m 7.8kHz/1000m |
| 连接形式 | 总线格式 |
| 拉斯函数 | 传输线断线位置检测功能、传输线短路检测功能、传输电源低电量检测功能 |
| 连接电缆 | 传输电缆：双绞线0.75~2.1mm2 I/O电缆：绞线0.32~2.1mm2 兼容压接端子：圆形端子、Y端子 外径6mm以下，孔径3.2mm |
| 工作环境温度 | 0°C~+55°C （储存温度： -20°C~+75°C） |
| 工作湿度 | 10%~90%相对湿度（无冷凝） |
| 大气层 | 无腐蚀性或易燃气体 |
| 防护等级 | IP20 防护等级 |
