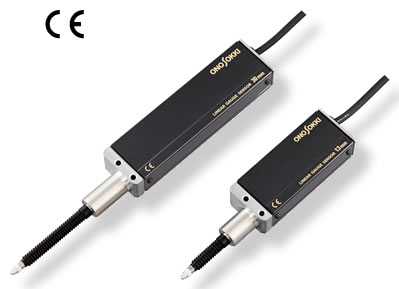

日本小野计器 ONOSOKKI 高分辨率位移传感器 GS-3813B GS-3830B
日期：2023-02-16 人气：277 收藏
■ 精密度
传统产品更精确的测量（10倍分辨率，1μm→0.1μm）
■ 轴承寿命
比传统产品长3倍（测量操作：500万次→1500万次）
■ 与传统产品相比，防尘、防水、耐油
性更强（防护结构IP64→IP66G）
■ 抗振性和抗冲击性是传统产品的两倍（抗振性2m/s 98，抗冲击性2m/s 980→抗振性2m/s 196，抗冲击性2m/s 1960）
| GS-3813B | GS-3830B | |
|---|---|---|
| 测量范围 | 13 mm | 30 mm |
| 自适应仪表计数器 | DG-5100 | |
| 分辨率 | 0.1 µm | |
| 指令精度（20 °C 时） | 1 µm | |
| 最大响应速度 *1 | 300 mm/s (1.2 m/s) | |
| 测量力（向下） *2 | 2.3 N 或更少 | 2.7 N 或更少 |
| 测量力变化范围（可选） *2 | 0.9 ～ 2.3 N | 0.9 ～ 2.3 N |
| 测量力变化范围（可选） *3 | 2.7 ～ 3.0 N | （不） |
| 滑动次数（取决于公司条件） | 1500万次 | |
| 保护等级（连接器部分除外） | IP66G | |
| 阀杆直径 | φ15 mm+0 -0.009 | |
| 电源 | DC 4.5 ～ 5.5 V | |
| 消耗电流（直流 5V 电源） | 150 mA 或更少 | |
| 信号输出（直流 5V 电源） | 90° 相位差差动矩形波 RS422A 兼容线路驱动器输出（相当于 26C31） | |
| 抗振动（非通电时） ※4 | 196 m/s2 3 轴方向（每个 75 分钟）10 Hz 至 150 Hz 扫描 10 个周期 | |
| 抗冲击（非通电时） ※4 | 1960 m/s2 3 轴各方向 各方向 ±X、Y、Z各3次 正弦半波 作用时间6 ms | |
| 工作温度范围 | 0 ～ 40 ℃ | |
| 存储温度范围 | －10 ～ 55 ℃ | |
| 电缆长度 | 约 5 m | |
| 质量（包括电缆和连接器） | 约 350 g | 约 420 g |
| 配件 | 用户手册，扳手 | |
| 选项 | AA-969 手指升降机 / ST-0230， ST-044B （仅适用于 GS-3830） 仪表支架 / AA-4104 （13 毫米） / 4105 （30 毫米） 更换防尘橡胶 / AA-844 （30 毫米） / 845 （50 毫米） 延长主轴 / 各种测量仪器 AA-3310 安装支架 / AA-8901 （5 m）/AA-8902 （10 m）/AA-8903 （20 m）/AA-8904 （30 m） 延长电缆 | |
|---|---|---|
