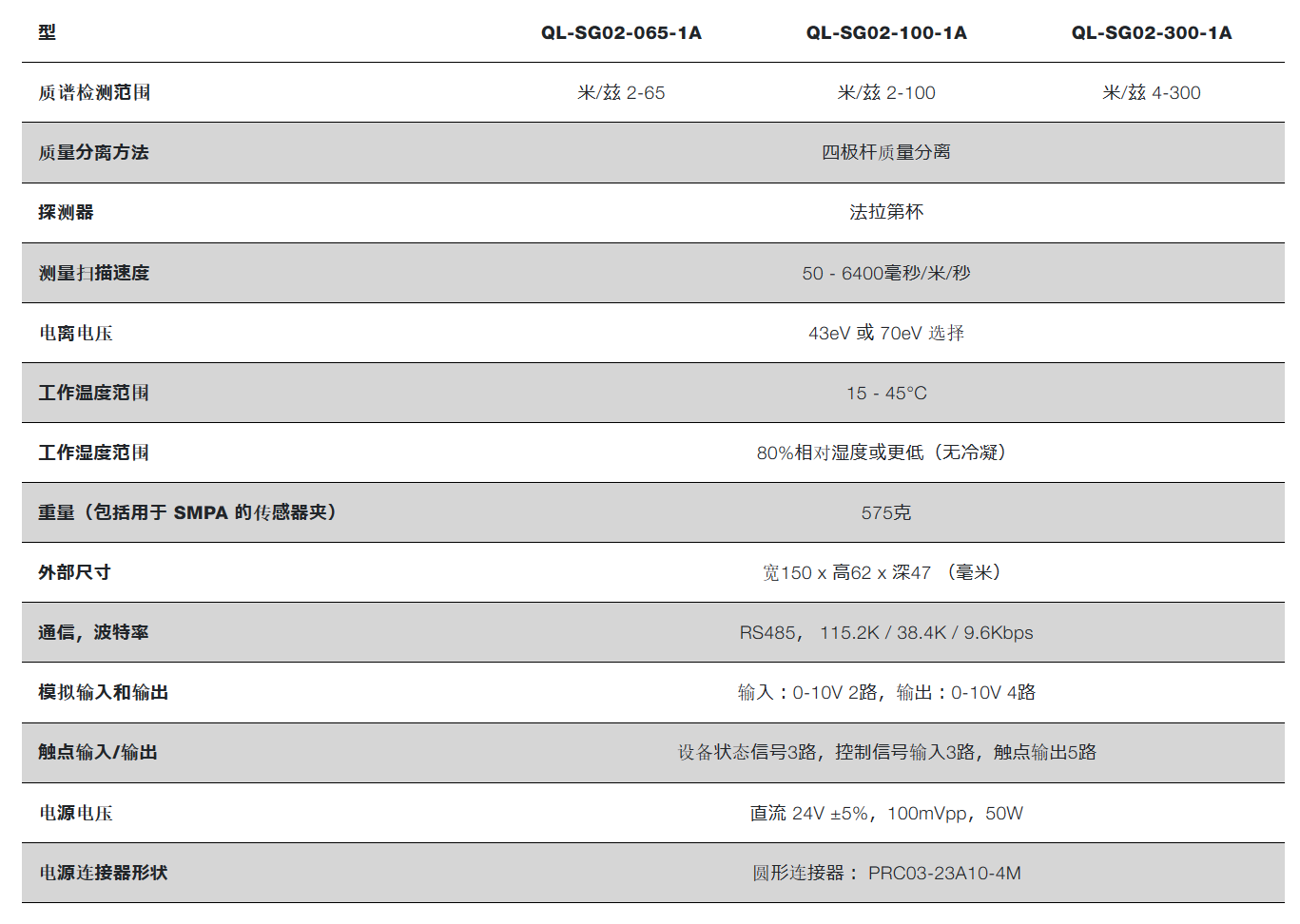

| 型 | QL-SG02-065-1A | QL-SG02-100-1A | QL-SG02-300-1A |
|---|---|---|---|
| 质谱检测范围 | 米/兹 2-65 | 米/兹 2-100 | 米/兹 4-300 |
| 质量分离方法 | 四极杆质量分离 | ||
| 探测器 | 法拉第杯 | ||
| 测量扫描速度 | 50 - 6400毫秒/米/秒 | ||
| 电离电压 | 43eV 或 70eV 选择 | ||
| 工作温度范围 | 15 - 45°C | ||
| 工作湿度范围 | 80%相对湿度或更低（无冷凝） | ||
| 重量（包括用于 SMPA 的传感器夹） | 575克 | ||
| 外部尺寸 | 宽150 x 高62 x 深47 （毫米） | ||
| 通信，波特率 | RS485， 115.2K / 38.4K / 9.6Kbps | ||
| 模拟输入和输出 | 输入：0-10V 2路，输出：0-10V 4路 | ||
| 触点输入/输出 | 设备状态信号3路，控制信号输入3路，触点输出5路 | ||
| 电源电压 | 直流 24V ±5%，100mVpp，50W | ||
| 电源连接器形状 | 圆形连接器： PRC03-23A10-4M | ||
尺寸小
尺寸为其他公司的20/1，传感器单元尺寸仅为5厘米。 非常适合嵌入设备中。独特的结构传感器 配备 16 个四极杆截面和9 根电极棒，尽管尺寸小，但灵敏度高。
低真空（高压）操作
对于总压力高达 0.5 Pa 的测量（对于 2-65 m/z 传感器），不需要额外的差速排气系统。传感器可由用户更换 经过校准的滤波器可在现场轻松更换，无需拆卸仪器。
通信 一台PC上安装了随附的专用软件，可通过RS-1通信连接多达485台设备。 它还具有适合设备嵌入的模拟输入和输出。
专用软件 专为 QL-SG02 开发的用户友好型微极扫描仪TM 2 软件。可实现 QL-SG02 控制、数据采集、可视化和分析。
型号MPA8-7-2/65C SMPA8-7-2/65C
SMPA8-7-2/65KMPA8-5-2/100C SMPA8-5-2/100C
SMPA8-5-2/100KSMPA8-5-2/100CR
SMPA8-5-2/100KRMPA8-1-4/300C SMPA8-1-4/300C
SMPA8-1-4/300K测得的上压 （N2）*10.5帕0.2帕0.1帕0.2帕最大工作压力 （N2）*20.9帕0.6帕0.1帕0.4帕最小感应分压 （N2）5.0×10-6帕 （70eV）分辨率（半宽：N2）1.2±0.3米/赫单位1.0±0.3米/赫单位1.5±0.3米/赫单位1.8±0.3米/赫单位烘烤温度
（解吸时的 SG）350°C烘烤温度
（SG 连接）150°C连接配合法兰ISO-KF16 （NW 16）， CF34 （ICF 34）重量MPA：CF34法兰50g SMPA：ISO-KF16法兰50g SMPA：CF34法兰70g
不锈钢：ISO-KF16 法兰 50g SMPA：CF34 法兰 70g
MPA：CF34法兰50g SMPA：ISO-KF16法兰50g SMPA：CF34法兰70g
灯丝Y2O3/2个3%Re/W 2个Y2O3/2个
其他型号：
QL-SG02-065-1A
QL-SG02-100-1A
QL-SG02-300-1A
其他传感器型号：
MPA8-7-2/65C SMPA8-7-2/65C
SMPA8-7-2/65KMPA8-5-2/100C SMPA8-5-2/100C
SMPA8-5-2/100KSMPA8-5-2/100CR
SMPA8-5-2/100KRMPA8-1-4/300C SMPA8-1-4/300C
SMPA8-1-4/300K
